機器視覺的概念引入和主要應用
　　 在現代工業自動化生產中，涉及到各種各樣的檢查、測量和零件識別應用，例如汽車零配件尺寸檢查和自動
裝配的完整性檢查，電子裝配線的元件自動定位，飲料瓶蓋的印刷質量檢查，產品包裝上的條碼和字符識別等。這
類應用的共同特點是連續大批量生產、對外觀質量的要求非常高。通常這種帶有高度重復性和智能性的工作只能靠
人工檢測來完成，我們經常在一些工廠的現代化流水線后面看到數以百計甚至逾千的檢測工人來執行這道工序，在
給工廠增加巨大的人工成本和管理成本的同時，仍然不能保證*的檢驗合格率（即“*”），而當今企業之
間的競爭，已經不允許哪怕是0.1%的缺陷存在。有些時候，如微小尺寸的快速測量，形狀匹配，顏色辨識等，
用人眼根本無法連續穩定地進行，其它物理量傳感器也難有用武之地。這時，人們開始考慮把計算機的快速性、可
靠性、結果的可重復性，與人類視覺的高度智能化和抽象能力相結合，由此產生了機器視覺的概念。 一般地說，
機器視覺就是用機器代替人眼來做測量和判斷。首先采用CCD照相機將被攝取目標轉換成圖像信號，傳送給的
圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取
目標的特征，如：面積、長度、數量、位置等；zui后，根據預設的容許度和其他條件輸出結果，如：尺寸、角度、
偏移量、個數、合格/不合格、有/無等。機器視覺的特點是自動化、客觀、非接觸和高精度，與一般意義上的圖像
處理系統相比，機器視覺強調的是精度和速度，以及工業現場環境下的可靠性。 機器視覺極適用于大批量生產過
程中的測量、檢查和辨識，如：零件裝配完整性，裝配尺寸精度，零件加工精度，位置/角度測量，零件識別，特
性/字符識別等。其zui大的應用行業為：汽車，制藥，電子與電氣，制造，包裝/食品/飲料，醫學。如對汽車儀表
盤加工精度的檢查，高速貼片機上對電子元件的快速定位，對管腳數目的檢查，對IC表面印字符的辨識，膠囊生產
中對膠囊壁厚和外觀缺陷的檢查，軸承生產中對滾珠數量和破損情況的檢查，食品包裝上面對生產日期的辨識，對
標簽貼放位置的檢查。目前，上視覺系統的應用方興未艾，1998年的市場規模為46億美元，而在國內，工業視
覺系統尚處于概念導入期，各行業的企業在解決了生產自動化的問題以后，已開始將目光轉向視覺測量自動化
方面。


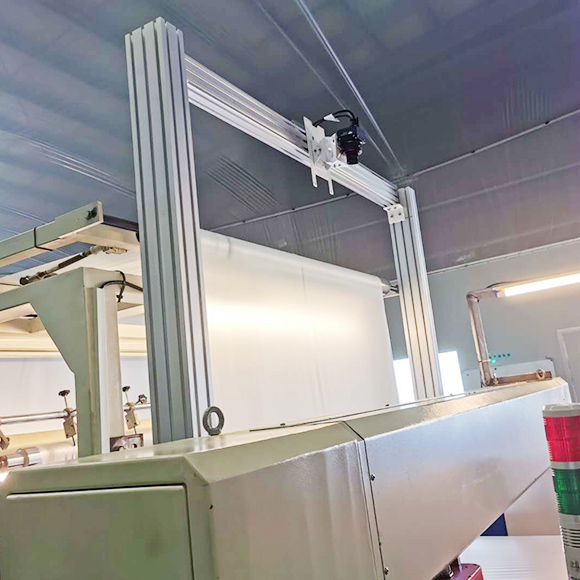

機器視覺的系統構成和分類
　　 典型的視覺系統一般包括如下部分：光源，鏡頭，CCD照相機，圖像處理單元（或圖像捕獲卡），圖像處理軟
件，監視器，通訊/輸入輸出單元等。視覺系統的輸出并非圖像視頻信號，而是經過運算處理之后的檢測結果，如
尺寸數據。上位機如PC和PLC實時獲得檢測結果后，指揮運動系統或I/O系統執行相應的控制動作，如定位和分選。
從視覺系統的運行環境分類，可分為PC-BASED系統和PLC-BASED系統?；赑C的系統利用了其開放性，高度的編程
靈活性和良好的Windows界面，同時系統總體成本較低。以美國DATA TRANSLATION公司為例，系統內含高性能圖像
捕獲卡,一般可接多個鏡頭，配套軟件方面，從低到高有幾個層次，如Windows95/98/NT環境下C/C++編程用DLL，可
視化控件activeX提供VB和VC++下的圖形化編程環境， 甚至Windows下的面向?qū)ο蟮臋C(jī)器視覺組態軟件，用戶可用
它快速開發復雜的應用。在基于PLC的系統中，視覺的作用更像一個智能化的傳感器，圖像處理單元獨立于系
統，通過串行總線和I/O與PLC交換數據。系統硬件一般利用高速ASIC或嵌入式計算機進行圖像處理，系統軟件
固化在圖像處理器中，通過類似于游戲鍵盤的簡單裝置對顯示在監視器中的菜單進行配置，或在PC上開發軟件然后
下載。基于PLC的系統體現了可靠性高、集成化，小型化、高速化、低成本的特點，代表廠商為日本松下、德國
Siemens等。


　　 舉例如下：
　　 1. 項目：檢查煙盒的印刷圖案在盒體和翻蓋的連接處是否匹配
　　 速度：8-10只/秒
　　 好處：代替人工，高速度。
　　 2. 項目：檢查放在底盤上的餅干的形狀（是否破碎）和完整性（是否有缺失）
　　 速度：16塊/秒
　　 好處：保證每一塊餅干在包裝前形狀完整。
　　 3. 項目：化妝品瓶子外觀質量的zui終檢查
　　 i. 標簽種類
　　 ii. 標簽位置和偏移量
　　 iii. 瓶子的種類
　　 iv. 蓋子是否蓋緊
　　 速度：20個/秒
　　 好處：只有外觀zui的產品才能離開灌裝線，標簽和瓶子內容完全對應。
　　 4. 項目：灌裝線上啤酒瓶檢測
　　 i. 瓶體分類
　　 ii. 標簽檢查
　　 iii. 瓶口破損檢測
　　 iv. 灌裝液位測量
　　 速度：25只/秒，支持靜態和動態測量
　　 好處：減少系統停機時間，提率。
　　 5. 項目：標簽印刷是否與實物相符
　　 i. 印刷代碼識別（OCR）
　　 ii. 印刷質量檢查
　　 iii. 表面檢測
　　 iv. 外形輪廓檢查
　　 速度：10件/秒，支持靜態和動態測量
　　 6. 項目：旋開式瓶蓋內襯墊測量
　　 i. 內襯墊本身完整性（多料/少料）
　　 ii. 油污檢測
　　 速度：16個/秒
　　 7. 項目：皇冠式瓶蓋印刷質量測量
　　 i. 圖案是否印偏
　　 ii. 圖案是否模糊
　　 速度：10個/秒
　　 8. 項目：口服液瓶尺寸和外觀檢查
　　 i. 瓶高，瓶口直徑，垂直度
　　 ii. 瓶口裂紋
　　 速度：10個/秒


　　 結論

　　 總之，應用機器視覺系統能夠大幅降低檢驗成本，提高產品質量，加快生產速度和效率。作為高精度、非接
觸的測量方案，視覺系統涉及到光學和圖像處理算法，本身就是高度專業化的產品，在整個測量控制系統中，往往
要與運動控制系統配合完成位置矯正和進給控制；另外，生產線上對多工序進行同步連續檢測時，必須使視覺系統
具備分布式聯網能力。機器視覺與運動控制，網絡通訊等先進技術的結合正在改變工業自動化生產的面貌。目前國
內已經出現了像北京四通電機公司這樣的具備運動控制，機器視覺，網絡通訊幾方面技術背景的系統集成商，他們
專業化的和服務能力使之成為原始供應商和zui終用戶之間的橋梁。而對包裝企業來說，意識到技術發展的
趨勢并首先付諸實施者無疑將走在競爭的前列。
