CCD視覺檢測機的工作原理及主要組成部分

2022-09-14 11:00:00 精質視覺

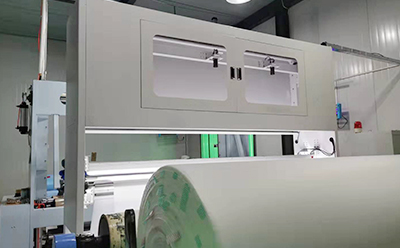

CCD視覺檢測機也就是機器視覺檢測機，采用工業相機拍照，分析圖像，得出期望的效果，主要組成部分有工業相機、鏡頭、光源、工控機、伺服電機、運動控制部分、振動盤等。

一、CCD視覺檢測機的工作原理

CCD視覺檢測機的主要工作原理是，采用工業相機拍照，取得圖像分析圖像，找出NG、OK品，并由電磁閥或者氣缸剔除不良品，采用振動盤上料，整個過程連續檢測，連續剔除不良品。

二、CCD視覺檢測機的主要組成部分：

1、工業相機

一般選用進口品牌，穩定可靠，使用長久；

2、鏡頭

根據項目需要選型，選擇成熟的品牌，不能畸變厲害，影響檢測；

3、光源

一般選擇LED光源，發光穩定不忽明忽暗，才能保證檢測精度，注意光源散熱，可延長使用壽命；

4、工控機

一般配置比較高，才能快速處理復雜的算法；

5、轉動電機

采用進口伺服電機，抖動小，轉速平穩，易于智能控制；

6、運動控制部分

采用PLC+運動控制卡，發揮各自優勢，讓整個系統運行流暢；

7、振動盤

一般選用高速的出料型的，因為視覺檢測部分檢測速度都是毫秒級的。

三、為什么要選擇使用CCD視覺檢測機？

如果使用人工對產品瑕疵進行篩選，會有人工彈性疲乏與人為檢測錯誤的問題，因此會導致產品篩選出現紕漏和挑選不干凈，客戶便可能引起投訴與巨大的損失賠償，有損公司的形象。同時CCD視覺檢測機的檢測速度非常快，對于手機上的微型精密螺絲螺母，檢測速度可以達到1200pcs/min。

CCD視覺檢測機可以減少人力，節省人工成本，并大幅降低人為檢測錯誤，進而提高工作效率，提升產品出貨品質，增強產品的競爭力。如果進一步將CCD視覺檢測機運用于生產管制流程上，在生產線生產產品的同時，進行生產線產品品質監控，不僅可以減少原料的浪費，而且可以進一步有效地管控生產時間。
