精質視覺紙張表面瑕疵檢測系統實現對紙張實時的表面缺陷檢測

2022-11-07 16:40:31 精質視覺

　　紙張表面瑕疵檢測系統實現對紙張實時的表面缺陷檢測——缺陷檢測的未來一方面應該在于對現有技術的改善與提升，另一方面提高檢測效率并減少檢測成本。隨著檢測人員利用現在的檢測技術，如機器視覺技術對一些潛在的缺陷進行逐步的定性與定量分析，產品制造商將能夠更進一步的保證產品的質量安全。

　　紙張作為食品、醫藥行業包裝材料的主要形式，已經成為工業產品不可或缺的原材料。在紙張的生產過程中，由于生產工藝及現場環境等影響，容易造成紙張表面出現蚊蟲、孔洞、黑點、線條、褶皺等缺陷。這些缺陷不僅影響紙張產品的外觀，更重要的是降低了紙張的使用性能。如何在生產過程中及時檢出紙病缺陷，消除生產的根源，實現控制和提紙張的表面質量，一直是造紙行業追求的目標。

　　質量提出越來越高的要求，傳統的檢測方法如人工目視抽檢已經遠遠不能滿足現在工業生產中高速、高分辨率和無損只能檢測的要求，基于CCD的精譜測控紙張表面瑕疵檢測系統與傳統的人工肉眼檢測相比，具有快速、可靠。準確的優點，目前已被許多造紙企業所應用。

　　精質視覺紙張表面瑕疵檢測系統檢測原理

　　生產線正常生產時，高亮的LED線性聚光冷光源采用透射的原理照射在產品表面(對于紙張較厚、表面缺陷檢測角度要求較高的的紙張產品采用反射的檢測原理)，架設在生產線上的線陣相機進行實時同步掃描，同時系統將相機采集到的紙病圖像通過精譜測控圖像處理單元進行瑕疵分割處理。由于瑕疵圖像的灰階與正常產品的灰階存在明顯差異，從而使系統能夠發現瑕疵，同時對瑕疵進行有效的判定、分類。

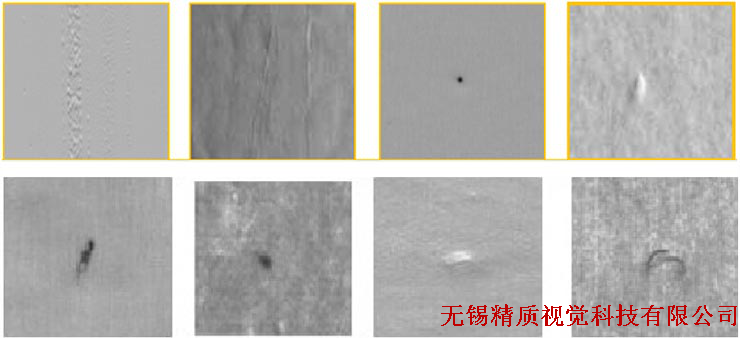

紙張表面缺陷檢測
