液晶屏背光模組顯示缺陷檢測

2022-07-25 10:42:04 精質視覺

　　LCD(Liquid Crystal Display，液晶顯示器)因其綜合性能表現優越，適用于大中小各種尺寸的終端顯示應用，已成為市面上主流的顯示類型產品。而背光模組作為L(zhǎng)CD必備的關鍵配套組件，為L(zhǎng)CD供應充足的亮度與分布均勻的光源，使其正常顯示影像。背光模組發光顯示的性能直接影響了LCD的畫面表現品質。

　　傳統檢測依靠人工進行缺陷篩選檢查，對于橫線、豎線、亮點、塵點等客觀缺陷，人工可以通過直觀目測或高倍鏡進行檢查，但光學均勻性、暗影等主觀缺陷，受檢測人員主觀意識影響，依據人員經驗進行判斷，標準較難量化。因此引入了機器視覺的方式對背光模組發光顯示表面做缺陷檢測處理，代替原有人工檢測方式，避免人眼疲勞造成的漏檢、錯檢的同時實現更快速的檢測，對于均勻性等主觀缺陷，也可進行量化檢測，有效防止不良品流入下游組裝成成品。

　　案例需求

　　檢測視野范圍需要覆蓋7.85"~12.9"尺寸產品，檢測產品自發光顯示后表面上超規格的黑/白點缺陷，包括亮點、邊緣亮點、異物、毛屑、黑色導污、大面積污染和劃痕等，以及實現對光學均勻性能的檢測。

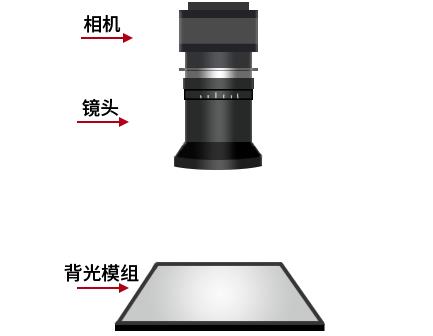

　　視覺系統示意圖

液晶屏背光模組顯示缺陷檢測

　　案例概述

　　大恒圖像設計的背光模組顯示缺陷檢測系統選用代理產品Vieworks大靶面面陣相機及Linos大靶面鏡頭進行采圖，配合德國專業圖像處理軟件HALCON，通過對圖像進行標記訓練，實現對缺陷的精準定位及檢測。

　　案例展示

　　通過對搭建好的系統進行調試，該視覺檢測系統可檢測0.02mm²(含)以上的不良缺陷，滿足漏檢率≤1%，誤判率≤5%，CT≤6s等客戶的規格要求。目前該視覺檢測系統已批量在某知名背光模組廠商內部使用。

　　檢測缺陷有:亮點、邊緣亮點、毛屑、黑色導污、異物、大面積白色污染、大面積黑色污染、均勻度檢測
