視覺檢測系統一般由這幾個部分組成

2022-08-16 16:00:16 精質視覺

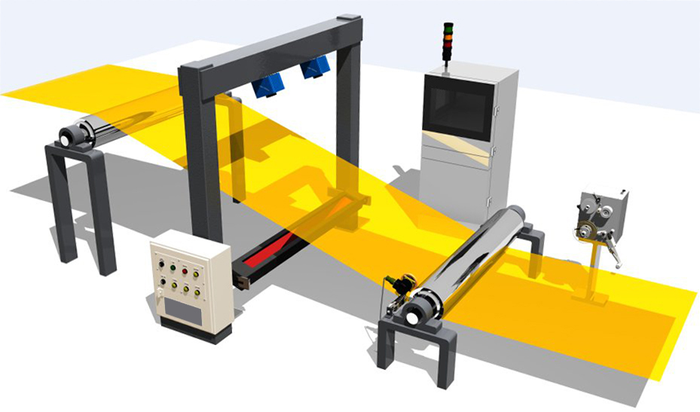

　　工業機器視覺有多種形式，可以是一個單一的功能(例如，設計只檢測 LCD 或 BGA，對準任務，等等) ，也可以是多功能的(例如設計一個套件，包括測量，條形碼讀取，機器人導航，現場驗證，等等)。一個典型的視覺系統的組成部分是什么?

　　1.攝像頭和光學部件

　　這種類型通常包含一個或多個相機和鏡頭(光學組件)，用于拍攝被檢測的對象。根據應用，攝像機可以基于以下標準:黑白、復合彩色(Y\\u002FC)、RGB彩色、非標準黑白(可變掃描)、逐行掃描或行掃描。

　　2.燈光

　　燈光設計用于自己照亮一個部件，以便從攝像頭中拍攝到他們更好的圖像，燈光控制系統分析可以在不同結構形狀、尺寸和亮度。一般的燈光藝術形式是高頻熒光燈、LED、白熾燈和石英素?zé)舻取?span style="display:none">he7機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　3.部件傳感器

　　通常為光柵或傳感器的形式。當傳感器感測到部件接近時，它給出觸發信號。當部件處于正確位置時，傳感器告訴機器視覺系統獲取圖像。

　　4.圖像采集卡

　　也被稱為視頻采集卡，這個單位通常是一個卡插入電腦。采集卡用于將攝像機連接到 PC 機。它從照相機(模擬或數字)獲取數據，并將其轉換成 PC 可以處理的信息。它還提供控制相機參數的信號，如觸發器、曝光時間、快門速度等。圖像采集卡有多種形式，支持不同類型的攝像機，不同的計算機總線。

　　5.PC平臺

　　它是計算機視覺的關鍵組成部分。在應用程序檢測中，通常使用奔騰或更高的CPU。一般來說，計算機速度越快，視覺系統處理每張圖片的時間就越短。因為經常會有震動，灰塵，熱輻射等。在制造現場，通常需要工業級計算機。

　　6.檢測軟件

　　機器視覺系統軟件可以用于創建和執行工作程序、處理信息采集回來的圖像進行數據、以及發展作出“通過/失敗(PASS/FAIL)”決定。
