精質視覺分切機在線測寬儀

品牌型號：精質視覺
檢測范圍：物料寬度、表面缺陷
檢測對象：分切機上小卷物料
檢測精度：0.1mm
軟件功能：軟件功能可根據用戶要求實現完全定制！

在線聯系

產品簡介

一、產品介紹：

精質視覺測寬儀采用CCD測量的方法，可安裝至分切機上，用于分切后每一小卷的寬度測量，在生產過程中實時測量被測物寬度值，并把測量到的寬度值反饋給用戶，方便用戶實時了解生產線情況，便于調整生產工藝，提高產品質量。

二、檢測原理：

MVI測寬儀采用了CMOS彩色傳感器，其內部集成了LED光源和鏡頭，可以支持圖像和灰度圖像采集。圖像傳感器所產生的圖像是目標1:1 的還原，不會產生畸變，無需額外的校正，這帶來出色的色彩真實性和完美的解析度。同時，測寬儀相機的光源系統高度靈活，可以針對目標檢測物定制內部光源種類，亦可結合外部光源系統適應多種檢測類型，測寬儀的相機有兩種形式，寬幅線掃相機或普通的線掃相機，其中寬幅線掃相機精確度更高，檢測效果更好。

三、設備規格：

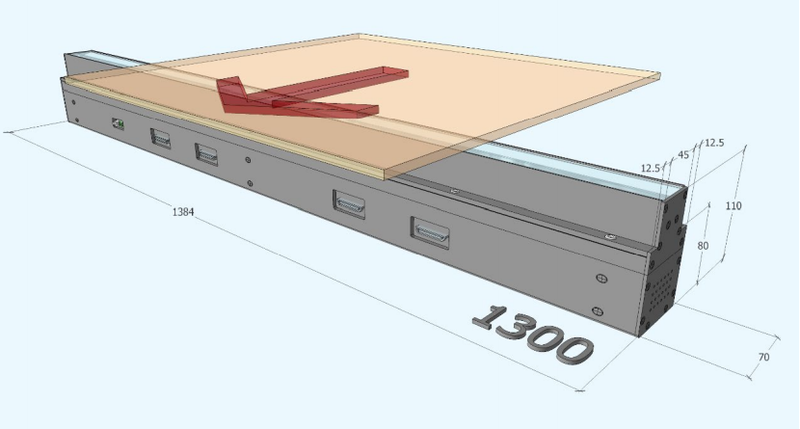

寬掃描幅	1300mm（可根據客戶要求定制）
像素數量	31104*2pixels
像素尺寸	21.16um

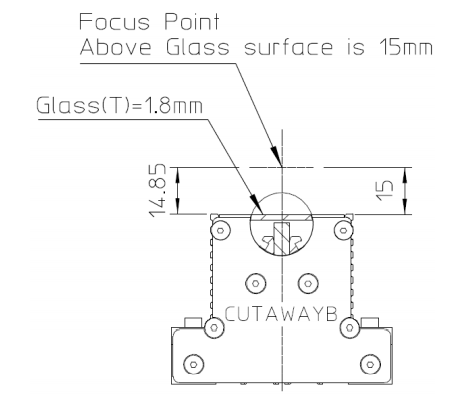

工作距離	15mm±0.5mm（工作距離為相機外殼到物體距離,焦距為 15mm，景深為 1mm）
光源	LED線性光源（相機光源可選，白光 LED、RGB LED 等）
工作溫度	5~50°C
工作濕度	10%~90%RH

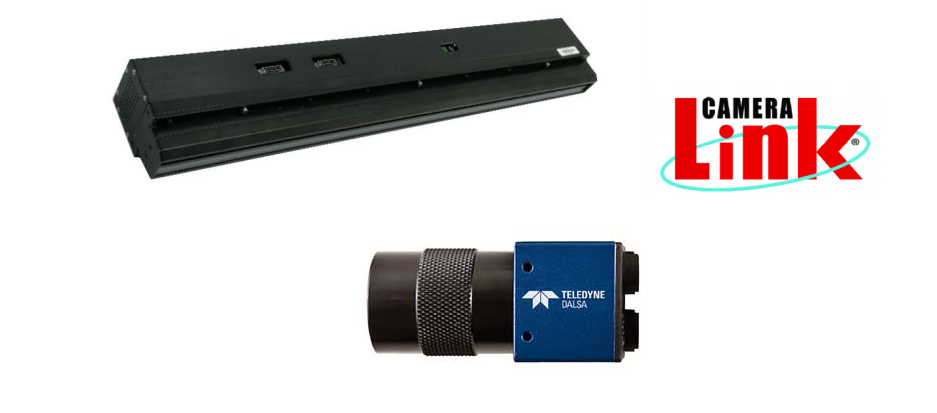

四、硬件配置：

精質視覺分切機在線測寬儀

相機采用了CMOS彩色傳感器，其內部集成了LED光源和鏡頭，可以支持彩色圖像和灰度圖像采集。接觸式圖像傳感器所產生的圖像是目標1：1的還原，不會產生畸變，無需額外的校正，這帶來出色的色彩真實性和完美的解析度。同時，相機的光源系統高度靈活，可以針對目標檢測物定制內部光源種類，亦可結合外部光源系統適應多種檢測類型。

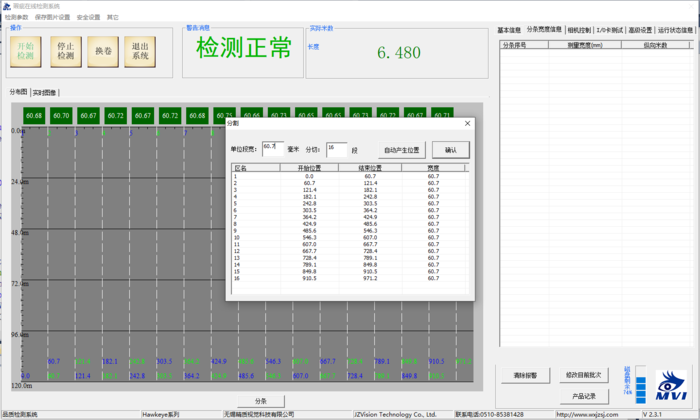

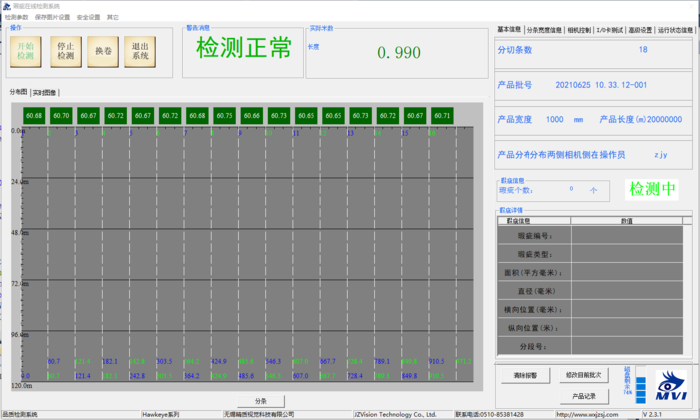

五、檢測軟件功能：

1、在線檢測寬幅

2、自動聲光報警

3、檢測到寬幅變化自動在相應邊緣貼標（選配）

4、實時顯示寬幅分布圖

5、實時顯示檢測圖片和細節信息

6、產品質量報表

7、軟件自動尋邊檢測

8、數據庫數據供信息回查

9、檢測參數開放可調

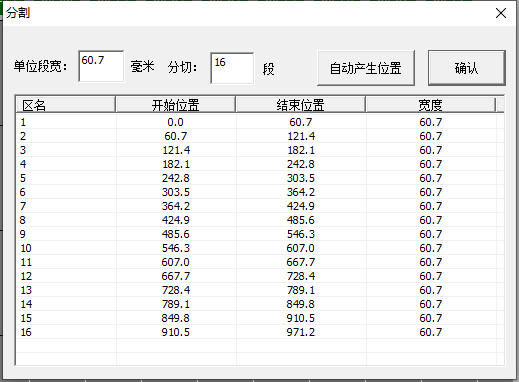

10、支持在線自動或手動排刀

11、遠程技術服務
